Le point de puissance maximale, et comment on le suit.

Un MPPT(Maximum Power Point Tracker, ou « suiveur du point de puissance maximale ») est l'électronique embarquée dans un onduleur photovoltaïque — ou dans un régulateur de charge en site isolé — qui ajuste en permanence la tension de fonctionnement des panneaux pour en extraire le maximum de puissance possible. Un panneau ne délivre sa pleine puissance qu'à une tension précise, et cette tension se déplace en continu avec l'ensoleillement et la température. Le MPPT recherche ce point en temps réel et y maintient le panneau, plusieurs fois par seconde. Concrètement, sans suivi actif un panneau ne livre qu'une fraction de sa capacité ; avec un MPPT correctement dimensionné, l'onduleur en récupère 98 à 99,9 % (efficacité statique normalisée EN 50530, voir la section dédiée plus bas).

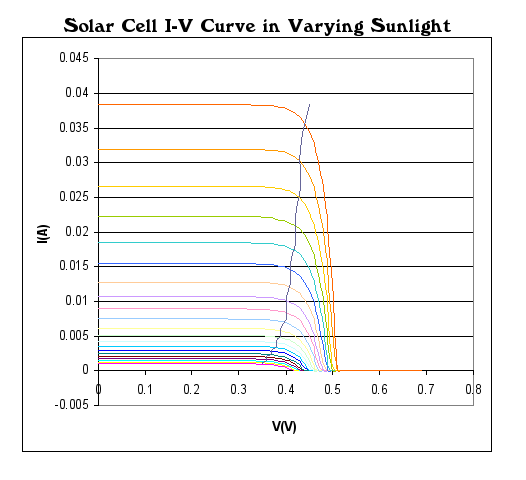

Un panneau photovoltaïque se comporte électriquement comme un générateur dont le couple tension-courant suit une courbe caractéristique non linéaire. Le courant délivré reste quasi constant à la valeur de court-circuit I_sc tant que la tension imposée par la charge reste basse, puis il s'effondre rapidement à mesure que la tension approche la tension à vide V_oc. Le produit de la tension par le courant trace une seconde courbe, la courbe puissance-tension, qui passe par un maximum unique appelé point de puissance maximale ou MPP.

Le point MPP est caractérisé par sa tension V_mp et son courant I_mp. Le produit V_mp × I_mp donne la puissance maximale P_mp, et c'est cette grandeur qui figure en première ligne de toute fiche technique de module. La localisation analytique du MPP se traduit par l'équation dP/dV = 0, qui exprime que la dérivée de la puissance par rapport à la tension s'annule au sommet de la courbe.

Le MPP n'est pas immobile. Il se déplace à chaque variation d'éclairement ou de température cellule. Une chute d'irradiance de 1000 à 600 W/m² réduit la puissance disponible d'environ 40 % sans déplacer fortement V_mp. Une élévation de température de 25 à 60 °C, en revanche, réduit encore la puissance d'environ 10 % et translate V_mp vers les tensions plus basses. La datasheet de chaque module annonce trois coefficients de température distincts à connaître : β pour V_oc (généralement −0,25 à −0,28 %/°C en TOPCon n-type), α pour I_sc (positif et faible, +0,04 à +0,05 %/°C), et surtout γ pour P_mpp qui résume la perte de puissance par degré chaud. Pour les modules c-Si commerciaux 2026, γ_Pmpp vaut −0,35 à −0,45 %/°C en technologie PERC, et descend à −0,26 à −0,30 %/°C sur les modules N-type TOPCon ou HJT (γ datasheet du Jinko Tiger Neo cité plus loin : −0,290 %/°C). Ces valeurs sont consolidées par le rapport IEA-PVPS T13-20:2020 « Climatic Rating of Photovoltaic Modules » et normalisées par la procédure de mesure IEC 61853-1:2011.

Maintenant qu'on sait que le MPP existe et qu'il se déplace, la fonction du MPPT devient évidente : il doit le suivre sans relâche. À chaque cycle — typiquement toutes les 10 à 100 millisecondes — le contrôleur mesure la tension V et le courant I à l'entrée, calcule la puissance instantanée P = V × I, puis ajuste la tension de fonctionnement dans le sens qui fait croître P. Quand la puissance cesse d'augmenter, il estime qu'il a atteint le sommet et y oscille de quelques millivolts en attendant la prochaine variation d'éclairement ou de température.

L'atelier ci-dessous matérialise ce travail. Déplace la tension de fonctionnement : la puissance extraite chute dès que tu quittes le sommet. Change l'irradiance et la température : le MPP lui-même se déplace — c'est exactement la cible mouvante que le MPPT doit rattraper en continu. Le bouton « caler le point sur le MPP » fait, en un clic, ce que l'algorithme fait en permanence.

Imaginons un instant un onduleur dépourvu de MPPT, qui imposerait au panneau une tension fixe — par exemple la moitié de la tension à vide, soit environ 20 V pour notre module de référence. C'est un cas d'école : aucun onduleur grid-tied vendu en 2026 ne fonctionne ainsi, justement parce que tous intègrent un MPPT. Mais le calcul montre ce qu'on perdrait sans lui.

Sur le Jinko Tiger Neo JKM460N-54HL4R-V (V_mp 33,6 V, I_mp 13,69 A, V_oc 40,17 V, I_sc 14,14 A, P_mp 460 Wp), forcer la tension à 20 V place le point de fonctionnement dans la zone quasi plate de la courbe I-V : le courant y vaut encore ≈ 14 A, donc la puissance extraite n'est que 20 × 14 = 280 W au lieu des 460 W disponibles. Près de 39 % de la puissance part en fumée, non parce que le panneau est mauvais, mais parce qu'on l'opère au mauvais endroit de sa courbe. Le MPPT supprime cette perte en calant le panneau sur son V_mp réel à chaque instant.

Cas d'école : onduleur SANS MPPT, tension imposée fixe à 20 V
Module Jinko Tiger Neo 460 Wp (V_mp 33,6 V, I_mp 13,69 A)

- V imposée      = 20 V       (au lieu de V_mp = 33,6 V)
- I à V = 20 V   ≈ 14 A       (zone plate de la courbe I-V)
- P extraite     = 20 × 14    ≈ 280 W
- P au MPP       = 33,6 × 13,69 ≈ 460 W

Perte vs MPP : 1 − 280/460 ≈ 39 %  →  c'est ce qu'un MPPT récupère

Attention à ne pas confondre deux problèmes distincts. Ici, c'est l'absence de MPPTqui coûte la puissance. Un autre cas — un MPPT bien présent mais un string mal dimensionné dont la tension sort de la plage opérationnelle de l'onduleur — est traité plus loin dans la section dimensionnement. Le premier justifie la fonction ; le second relève du bon réglage de cette fonction.

Un électricien connaît le transformateur : en alternatif, il élève ou abaisse une tension selon son rapport de spires. Le convertisseur DC-DC remplit la même fonction — élever ou abaisser une tension — mais en courant continu, et surtout de façon pilotable en temps réel. L'analogie s'arrête là : le mécanisme est différent. Un transformateur est passif et son rapport est figé par construction ; le convertisseur DC-DC est actif, il hache la tension par commutation rapide d'un interrupteur et son rapport se règle à la volée. C'est précisément cette possibilité de réglage instantané qui permet au MPPT d'imposer au panneau la tension de son choix.

Le convertisseur DC-DC élève ou abaisse une tension continue par commutation rapide d'un interrupteur (un MOSFET commuté à 50–200 kHz). Selon l'architecture choisie — buck (dévolteur), boost (survolteur), buck-boost (les deux) — il vise une tension de sortie plus basse, plus haute, ou modulable. Le rapport cycliquede l'interrupteur (la fraction de temps où il est fermé) fixe le rapport entre tension de sortie et tension d'entrée ; c'est le levier qu'actionne le MPPT. Dans une chaîne résidentielle raccordée réseau, ce convertisseur est intégré à l'onduleur string qui transforme ensuite le continu en alternatif synchronisé au 230 V / 50 Hz.

La boucle de contrôle MPPT mesure en continu la tension V_in et le courant I_in à l'entrée du convertisseur, calcule le produit P_in = V_in × I_in, et ajuste le rapport cyclique du convertisseur pour faire varier V_in dans le sens qui fait croître P_in. Lorsque P_in cesse de croître, l'algorithme estime qu'il a atteint le MPP et oscille de quelques millivolts autour. Cette structure entrée-convertisseur-sortie est commune à toutes les architectures MPPT, qu'il s'agisse d'un onduleur string, d'un optimiseur DC SolarEdge, d'un micro-onduleur Enphase ou d'un régulateur de charge off-grid Victron.

La fonction MPPT est toujours la même, mais elle peut être implantée à quatre endroits différents de la chaîne photovoltaïque. C'est le premier choix d'architecture qu'un installateur pose, avant même de dimensionner les strings, parce qu'il détermine la résistance à l'ombrage et la granularité du suivi.

1. Onduleur string mono-MPPT. Un seul tracker MPPT pour toute une string de modules en série. Le plus simple et le moins cher. Adapté à un pan de toiture unique, bien orienté, sans ombrage : tous les modules voient le même éclairement, donc un seul MPP commun suffit.

2. Onduleur string multi-MPPT.Deux à quatre trackers MPPT indépendants dans le même onduleur, chacun pilotant sa propre string. C'est le standard résidentiel BE 2026 : il permet de câbler des pans d'orientation différente (Est / Ouest, Sud / pan ombragé) sur des trackers séparés qui opèrent chacun à leur V_mp sans se pénaliser.

3. Optimiseur DC + onduleur central. Une architecture MLPEoù chaque module porte un petit convertisseur DC-DC (l'optimiseur) qui fait le MPPT à l'échelle du module, tandis qu'un onduleur central convertit l'ensemble en AC à tension de bus constante. SolarEdge (optimiseurs P-series + onduleur dédié) et Tigo (TS4 compatible onduleurs string standard) dominent ce segment. Chaque module opère à son propre MPP : l'ombrage d'un module ne pénalise plus les autres.

4. Micro-onduleur module-level. Autre architecture MLPE, intégrée : chaque module a son propre onduleur complet à l'arrière, qui fait le MPPT etla conversion DC→AC sur place. La string véhicule directement de l'AC. Enphase IQ8, Hoymiles MS et APsystems DS3 sont les références. Granularité maximale, mais coût au watt le plus élevé.

La règle pratique : on monte en granularité MPPT à mesure que la toiture se complique. Un pan unique plein sud se contente d'un mono ou bi-MPPT ; une toiture multi-orientation s'accommode d'un multi-MPPT ; un ombrage récurrent ou une géométrie morcelée justifie le passage au MLPE. Le détail chiffré de ce choix est en comparatif optimiseurs et micro-onduleurs.

L'algorithme Perturb & Observe — souvent abrégé en P&O— perturbe la tension de référence par petits incréments et observe la réaction de la puissance. À chaque cycle, le contrôleur sauvegarde la puissance précédente, échantillonne la tension et le courant, calcule la nouvelle puissance, et compare. Si la puissance a augmenté, la perturbation appliquée allait dans le bon sens et le cycle suivant applique la même variation. Si elle a diminué, la perturbation allait à l'encontre du gradient et le cycle suivant inverse le sens d'ajustement de la tension de référence.

P&O se caractérise par quatre traits saillants : simple et peu coûteux en calcul, générique et applicable à la plupart des systèmes, compromis intrinsèque entre vitesse de convergence et précision au MPP, et risque de tracking dans le mauvais sens lors de variations rapides d'éclairement (passage nuageux), parce que l'algorithme ne peut pas distinguer une variation due à la perturbation d'une variation due à l'environnement. Malgré ces limites, le cours conclut que « P&O est l'algorithme MPPT le plus déployé aujourd'hui ».

Les variantes : Incremental Conductance, IV-sweep, Constant Voltage

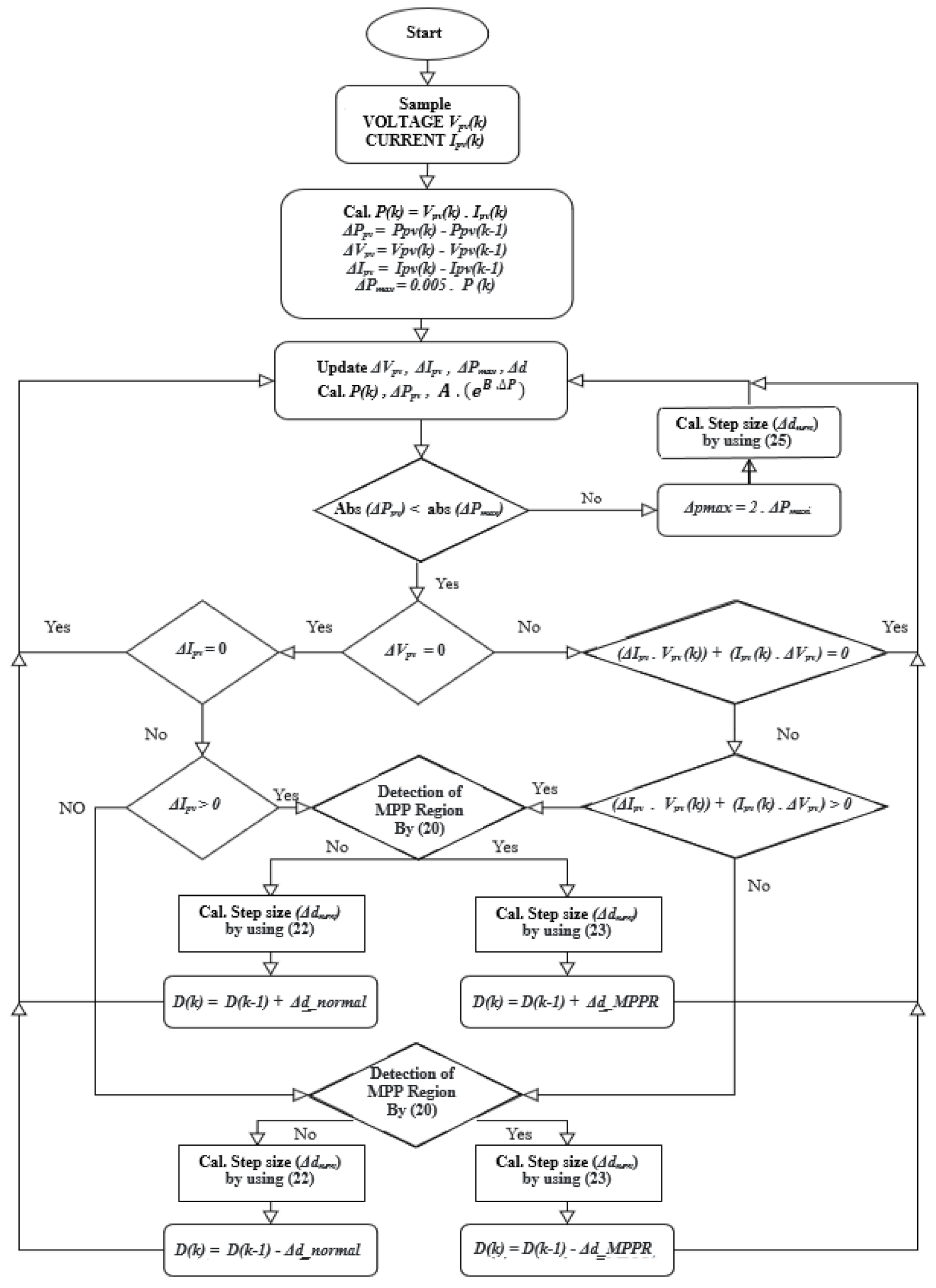

Incremental Conductance (INC)raffine l'idée de P&O en calculant la conductance différentielle dI/dV et en l'additionnant à la conductance instantanée I/V. Au MPP, la somme s'annule : dI/dV + I/V = 0. À gauche du pic la somme reste positive, à droite elle devient négative. INC distingue ainsi un déplacement du MPP dû à une variation d'irradiance d'un déplacement dû à sa propre perturbation. La précision est meilleure qu'avec P&O sous éclairement variable, au prix d'un calcul un peu plus complexe.

I-V sweepabandonne le suivi local et balaye périodiquement la courbe I-V entière, en mémorisant chaque point. La puissance maximale globale en ressort directement. Cette méthode est la seule qui trouve le MPP global même sous ombrage partiel à plusieurs maxima, mais elle suspend pendant quelques centaines de millisecondes la production utile à chaque balayage. Elle ne peut donc pas s'utiliser à haute fréquence et reste typiquement déclenchée toutes les 5 à 15 minutes.

Constant Voltageassume qu'en régime stable V_mp reste dans une fourchette étroite autour de 0,75 × V_oc. L'algorithme mesure périodiquement la tension à vide V_oc en déconnectant brièvement la charge, puis impose comme tension de référence 0,75 × V_oc. Cette méthode est très simple et résiste bien aux variations rapides d'irradiance, mais elle perd quelques pourcents de puissance parce que le rapport V_mp/V_oc dépend en réalité de la température et du dopage. Elle reste utilisée dans des applications très contraintes en coût et en puissance calculatoire.

La revue foundationnelle d'Esram et Chapman (IEEE TEC 2007) recensait déjà 19 techniques MPPT et reste la référence pour qui veut explorer les variantes plus avancées (logique floue, réseaux de neurones, particle swarm optimization). Toutes restent variantes de ces quatre familles génériques sur le terrain industriel.

Pourquoi l'ombrage casse la courbe en cloche

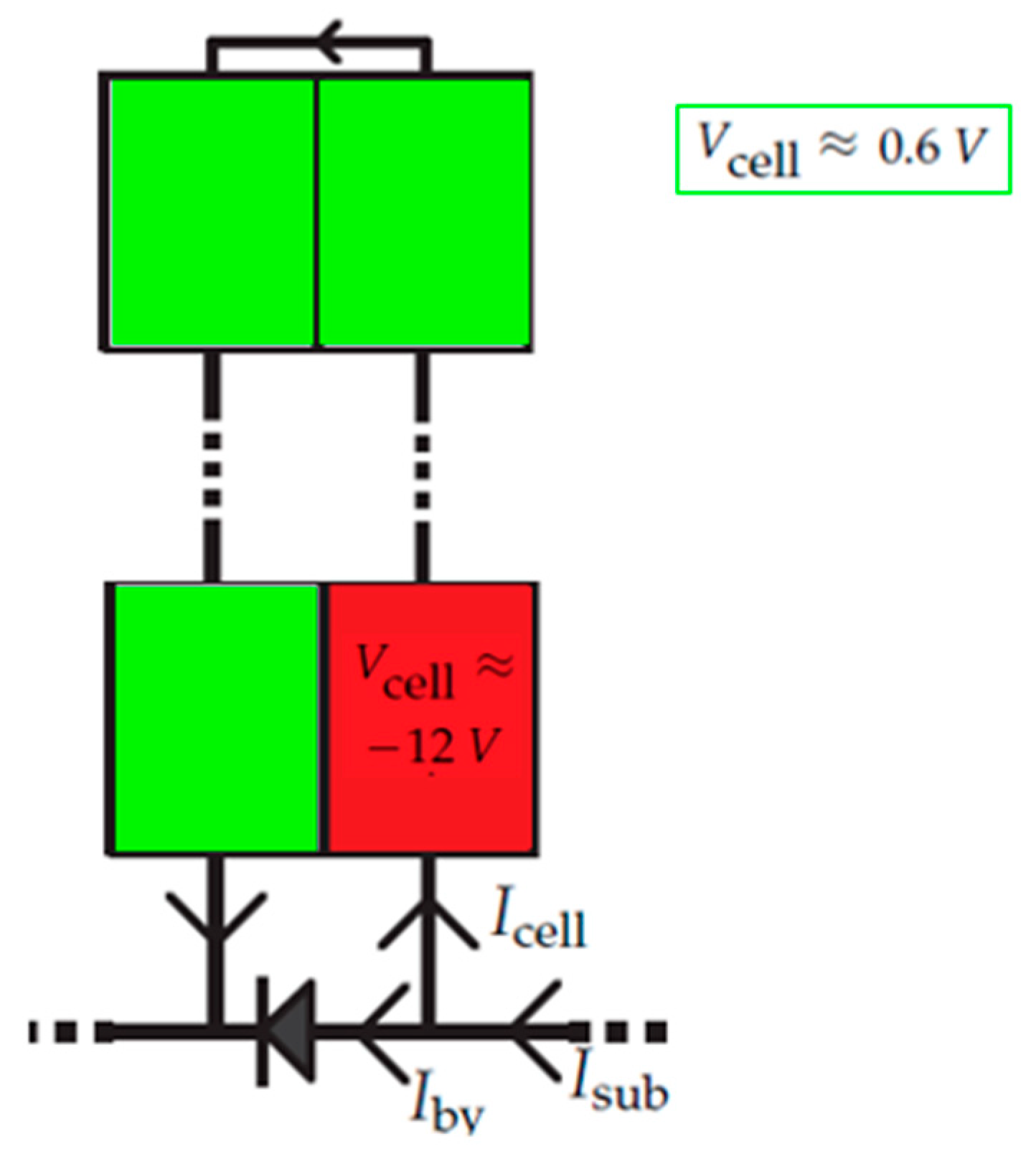

Toutes les cellules d'un module sont câblées en série : le courant qui circule dans la chaîne est imposé par la cellule qui débite le moins. Si une seule cellule est ombragée à 30 % de sa surface, la chaîne entière ne peut débiter que 30 % du courant que les cellules ensoleillées fourniraient seules. La cellule ombragée se retrouve alors polarisée en inverse par les cellules saines et dissipe la puissance que celles-ci continuent de produire : c'est le phénomène de hot spot, capable de carboniser localement le verre, l'EVA et la jonction.

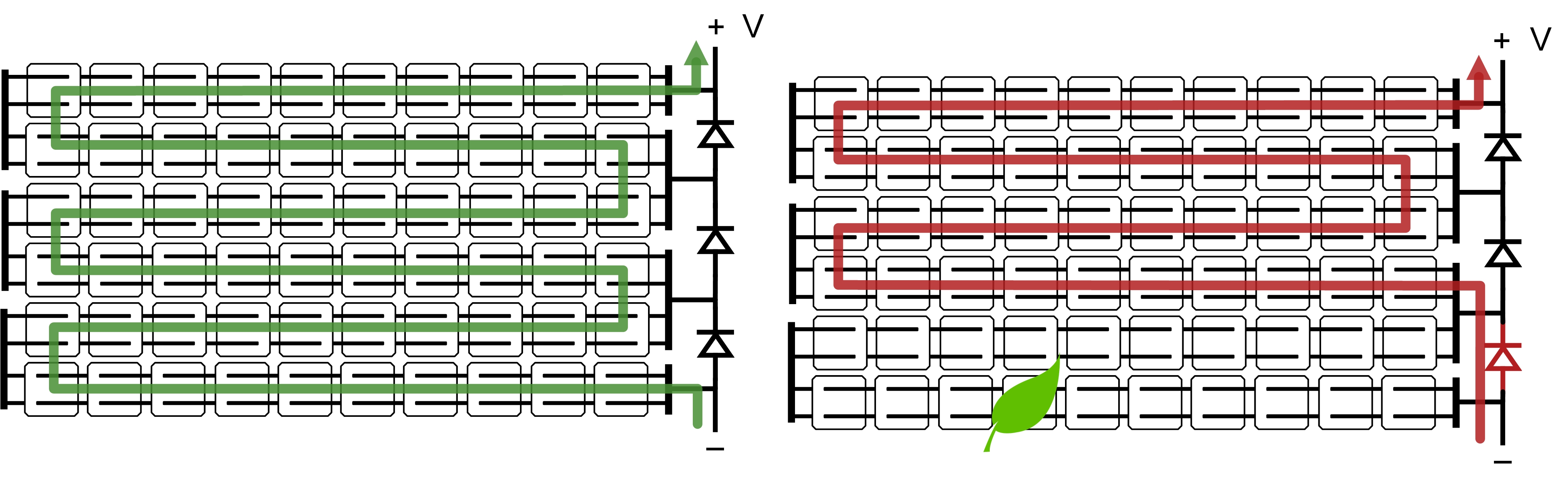

Les fabricants protègent le module en intégrant des diodes bypass, typiquement trois par module, chacune en antiparallèle d'un sous-string. Sur un module résidentiel 2026 à 108 cellules half-cut comme le Jinko Tiger Neo 460 W, chaque bypass court-circuite 36 half-cuts (≈ 18 cellules pleines équivalentes en tension). Dès que la tension d'un sous-string passe sous environ −0,5 V (transition Schottky), la diode conduit, fixe la tension du sous-string à environ −0,7 V, protège la cellule fragilisée et laisse les sous-strings sains continuer à débiter à leur propre courant.

Trois familles d'ombrage en toiture belge

En pratique, l'ombrage qui dégrade le productible annuel en Belgique se classe en trois familles. Les ombres statiques et permanentes — cheminée maçonnée, conduit d'extraction, antenne TV, satellite, lucarne, sortie de ventilation, arbre persistant — affectent toujours le même groupe de cellules et créent un mismatch permanent entre sous-strings. Les ombres mobiles et récurrentes — mât d'arbre déciduous, ombre matinale ou vespérale d'un bâtiment voisin, balcon supérieur, parabole orientée — balayent la chaîne au fil de la journée et produisent des courbes P-V qui changent de forme toutes les heures. Les salissures ponctuelles enfin — feuille morte collée, fiente d'oiseau, neige fondante, mousse de bordure — créent des hot spots localisés qu'un nettoyage saisonnier suffit à éliminer.

Le piège du P&O sous multi-pics

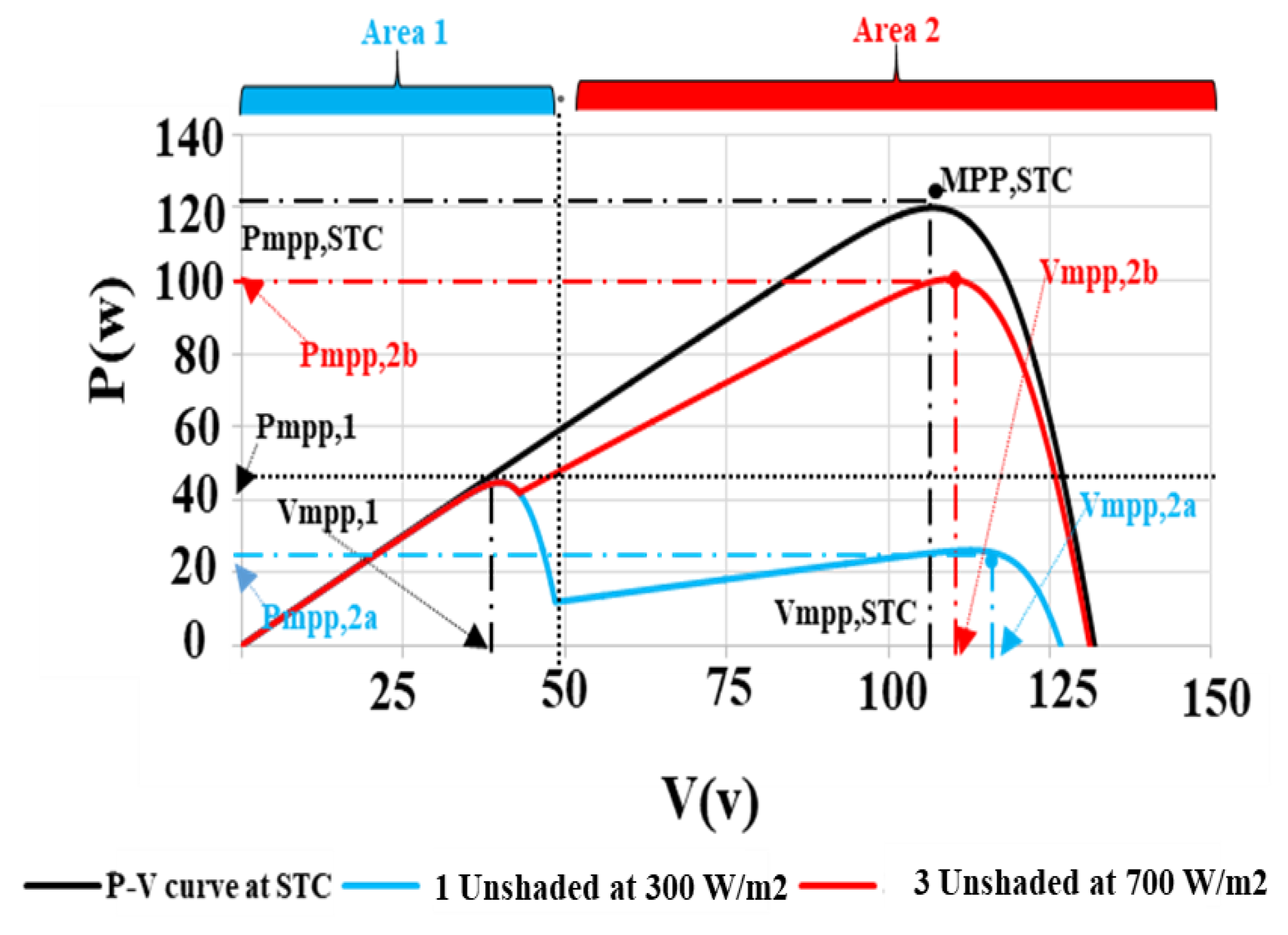

L'algorithme P&Ocherche le point où dP/dV change de signe ; tant qu'il continue de monter, il avance, et dès qu'il commence à redescendre il inverse. Sur une courbe à un seul pic, cela suffit. Sur une courbe à deux pics, le P&O converge vers le premier pic qu'il atteint et y oscille, persuadé d'avoir trouvé le maximum. Si le pic global se trouve plus loin sur la courbe, toute son énergie supplémentaire est perdue jusqu'à ce qu'un événement extérieur — variation rapide d'éclairement, re-initialisation périodique, balayage forcé — relance la recherche.

L'écart entre le pic global et le pic local le plus proche dépend de la profondeur d'ombrage et du nombre de bypass activées. Sur un panneau résidentiel typique avec un seul sous-string ombragé, la perte oscille entre 15 et 25 % de la puissance disponible. Sur une string où plusieurs panneaux sont ombrés à des taux différents, la perte peut grimper à 40 % et au-delà, selon les configurations explorées par la littérature MDPI Electronics et IEA-PVPS.

Trois familles de solutions

Le balayage I-V périodique (sweep) consiste à interrompre brièvement le P&O — typiquement toutes les 5 à 15 minutes selon le réglage du fabricant (intervalle documenté par Esram & Chapman 2007 et la note technique Huawei FusionSolar) — pour parcourir la courbe complète depuis 0 V jusqu'à V_oc et identifier le maximum absolu. Le sweep coûte quelques pourcents d'énergie en transitoire, mais garantit que l'algorithme ne reste pas piégé sur un pic local. La plupart des onduleurs résidentiels Fronius, SMA, Huawei et Sungrow le déclenchent automatiquement quand ils détectent une stagnation prolongée.

Les algorithmes GMPPT (Global Maximum Power Point Tracking) combinent un balayage initial avec un raffinement local plus précis. Les techniques les plus courantes incluent Particle Swarm Optimization (PSO), Fuzzy Logic, Cuckoo Search, Differential Evolution et Reinforcement Learning. Ces algorithmes ajoutent une intelligence supplémentaire capable de cartographier plusieurs pics et de choisir le global même quand la courbe change toutes les minutes. SolarEdge HD-Wave et Sungrow SH-RT embarquent des variantes commerciales de ces approches.

L'architecture MLPE (Module-Level Power Electronics) place un convertisseur MPPT distinct sur chaque module. Chaque panneau opère alors à son propre MPP, et la string globale ne « voit » jamais une courbe à plusieurs pics — elle voit l'addition des sorties optimisées. Deux familles dominent le marché belge : les optimiseurs DC (SolarEdge avec son onduleur dédié, Tigo TS4 compatible avec onduleurs string standard) qui pilotent la tension côté DC, et les micro-onduleurs(Enphase IQ8, Hoymiles MS, APsystems QS1) qui convertissent directement en AC à l'arrière du module. Le surcoût matériel des MLPE est de l'ordre de 0,15 à 0,25 €/W (Clean Energy Reviews 2025), et ne se justifie économiquement que si la perte évitée dépasse ce delta sur la durée de vie de l'installation.

La décision MLPE en pratique BE 2026

La règle pragmatique appliquée par les installateurs RescERT consiste à auditer la toiture avant pose avec une application de simulation 3D (HelioScope, PVsyst, Aurora) ou une caméra fish-eye sous le futur emplacement des panneaux. Si la perte d'ombrage moyenne sur l'année dépasse 5 % de la production annuelle, ou si une string couvre plus d'une orientation de toit, on bascule sur MLPE. En dessous de ce seuil, un onduleur string classique avec deux MPPT indépendants suffit. La prescription Synergrid C10/11 n'impose pas le MLPE, mais le module 4 du RGIEet le guide pratique APERe le recommandent dès qu'une orientation multiple ou un ombrage récurrent est documenté.

La norme européenne EN 50530:2010, amendée en 2013, fixe la procédure de mesure de l'efficacité globale des onduleurs raccordés réseau. Elle distingue deux composantes mesurées séparément. L'efficacité statique du MPPT mesure la fidélité du suivi à éclairement constant : on impose une courbe I-V de référence sur un simulateur de panneau, on laisse l'onduleur converger, et on compare la puissance extraite à la puissance maximale réelle de la courbe. L'efficacité dynamique mesure la capacité à suivre une rampe d'éclairement, typiquement de 100 à 1000 W/m² en 30 secondes puis retour, et compte l'énergie extraite pendant la rampe par rapport à l'énergie disponible instantanée intégrée.

Les onduleurs résidentiels de production série 2026 affichent typiquement une efficacité statique MPPT comprise entre 99,5 % et 99,9 %, et une efficacité dynamique légèrement inférieure, entre 99 % et 99,8 %. L'efficacité dite « européenne » que les fabricants mettent en avant sur leur page d'accueil combine, elle, l'efficacité de conversion DC-AC pondérée sur sept niveaux de charge représentatifs du climat européen moyen (5 % de la puissance nominale pour 3 %, 10 % pour 6 %, 20 % pour 13 %, 30 % pour 10 %, 50 % pour 48 %, 75 % pour 12 %, 100 % pour 8 %), et se situe couramment entre 97 et 98,5 % pour les onduleurs résidentiels de 3 à 10 kW. Ces trois chiffres distincts figurent sur toute datasheet sérieuse.

Le tableau ci-dessous compare les principales gammes résidentielles disponibles sur le marché belge en juin 2026. Les valeurs sont issues des pages produits officielles des fabricants et de revues techniques indépendantes. Les colonnes clés du point de vue MPPT sont le nombre de trackers indépendants, la plage de tension MPPT, et la tension d'entrée DC maximale (qui définit la borne supérieure du dimensionnement string).

Lors du dimensionnement d'une string, deux contraintes issues du tableau encadrent le choix du nombre de modules en série. La tension à vide cumulée à −10 °C (cas le plus froid en Belgique) doit rester sous la tension d'entrée DC maximale, sinon l'onduleur déclenche sa protection en ouverture matinale. La tension de fonctionnement V_mpp cumulée à 70 °C de cellule (cas le plus chaud en été) doit rester au-dessus de la borne inférieure de la plage MPPT, sinon l'algorithme MPPT décroche et l'onduleur produit en mode dégradé. La page /dimensionnement/calcul-string/ détaille les coefficients de correction à appliquer.

Le nombre de MPPT à choisir sur un onduleur résidentiel dépend de la géométrie de la toiture et des ombrages prévus. La règle pragmatique tient en deux conditions cumulatives : au moins un MPPT par orientation distincte, et au moins trois modules sur chaque MPPT pour atteindre la plage MPPT à −10 °C. Sous ces deux contraintes, la combinaison la plus courante donne deux MPPT pour une toiture deux pans symétriques (Est et Ouest, ou Sud et Nord), trois MPPT pour une toiture trois pans ou une géométrie en L avec ombrage partiel sur une zone, et MLPE au-delà.

Sur une toiture à pan unique exposé plein sud sans ombrage, deux MPPT restent utiles pour répartir les modules en sous-strings indépendantes, ce qui réduit la sensibilité aux soirs nuageux où l'irradiance n'est plus homogène. Le coût marginal d'un second MPPT sur l'onduleur est quasi nul ; c'est plutôt la longueur supplémentaire de câblage DC qui pèse. À l'inverse, sur une toiture compliquée avec quatre orientations distinctes ou trois zones d'ombrage récurrentes (cheminée, antenne, conduit), les optimiseurs DC SolarEdge ou Tigo, ou les micro-onduleurs Enphase ou Hoymiles, surpassent économiquement un onduleur à quatre MPPT et offrent une visibilité de production module par module.

Exemple chiffré : 18 modules Jinko 460 W sur 3 orientations

Concrétisons sur le cas du schéma ci-dessus. Une maison individuelle résidentielle de la périphérie bruxelloise accueille 18 modules Jinko Tiger Neo 460 Wp sur trois pans de toiture distincts. Le pan Sud reçoit 6 modules (azimut 180°, inclinaison 35°), les pans Est et Ouest quatre modules chacun (azimut 90° et 270°, mêmes 35° d'inclinaison). La puissance crête installée vaut 18 × 460 W = 8,28 kWc, ce qui demande un onduleur d'au moins 7 kW AC après ratio DC/AC 1,2.

Le dimensionnement string repose sur deux contraintes issues du tableau de la section 08. Côté tension haute, la datasheet annonce V_oc = 40,17 V à STC ; à −10 °C (cas froid hivernal belge), le coefficient β_Voc de −0,24 %/°C porte V_oc à 40,17 × (1 + 0,24 % × 35) ≈ 43,5 V par module. Un string de 6 modules en série monte donc à 6 × 43,5 = 261 V_oc à −10 °C, bien sous les 1000 V d'un onduleur résidentiel standard. Côté tension basse, V_mp à 70 °C de cellule chute à 33,6 × (1 − 0,29 % × 45) ≈ 29,2 V par module, soit 6 × 29,2 = 175 V de string — encore au-dessus de la borne basse 150 V d'un SMA Sunny Tripower ou Fronius Symo GEN24.

La conclusion pratique : un onduleur à 3 MPPT indépendants suffit. Le pan Sud va sur MPPT #1 (6 modules en série), le pan Est sur MPPT #2 (4 modules en série), le pan Ouest sur MPPT #3 (4 modules en série). Chaque tracker pilote sa string à son propre V_mp, sans pénaliser les autres. Les modèles 7 à 10 kW résidentiels qui proposent 3 MPPT natifs incluent le Fronius Symo GEN24 8.0 Plus, le Sungrow SH8.0RT et le SolarEdge SE10K avec optimiseurs. Un onduleur à seulement 2 MPPT obligerait à câbler deux pans sur le même tracker et perdrait 8 à 12 % de production annuelle selon l'asymétrie azimutale.

Si la même toiture présentait une cheminée projetant une ombre sur le pan Sud entre 8h et 10h en hiver (typique sur 3 à 4 modules), la perte d'énergie annuelle sur ce string passerait à 10 à 18 % selon l'épaisseur d'ombre. Au-delà de 5 % de perte moyenne annuelle modélisée par HelioScope ou PVsyst, la bascule MLPE devient économiquement justifiée : 18 optimiseurs SolarEdge P-series à ≈ 80 €/unité, soit 1440 € de surcoût, à comparer au gain énergétique récupéré sur 25 ans. Le détail économique est traité dans la page /materiel/optimiseurs-mlpe/comparatif/.

Le piège du string trop court : la borne basse de la plage MPPT

Choisir le nombre de MPPT ne suffit pas : encore faut-il que chaque string respecte la fenêtre opérationnelle du tracker. La borne basse est le piège le plus fréquent. Un Fronius Symo GEN24 démarre à V_start = 80 V et suit le MPP de 80 à 800 V. Un string de seulement 2 modules Jinko (V_mp 33,6 V × 2 = 67 V à 25 °C) tombe déjà sous cette borne — et la situation empire au lever du jour quand les cellules froides remontent V_mp sans que l'irradiance soit suffisante. Résultat : l'onduleur ne démarre qu'une à deux heures après le soleil et perd ces créneaux matinaux. Le MPPT fonctionne parfaitement ; c'est le string qui est mal calé. La règle « au moins 3 modules par MPPT » vient de là, et ce symptôme du démarrage tardif se lit directement sur le monitoring (voir section diagnostic).

La mise en service d'une installation PV résidentielle est encadrée par la norme IEC 62446-1, qui impose une série de tests et un dossier signé. Un électricien connaît la réception d'une installation BT classique ; côté PV, deux spécificités s'ajoutent : on travaille en courant continu haute tension (jusqu'à 1000 V DC), et on doit vérifier que le string reste dans la fenêtre opérationnelle du MPPT à toutes les températures. Les cinq points ci-dessous sont ceux qui touchent directement le MPPT.

Les mesures gagnent à être faites une fois par cellule froide (matin d'hiver) et une fois par cellule chaude (après-midi d'été), parce que ce sont les deux extrêmes qui peuvent faire sortir le string de la plage MPPT. Le détail du sectionnement DC et de la mise à la terre figure dans les pages sectionnement DC et mise à la terre, et les exigences de raccordement réseau dans Synergrid C10/11.

Chaque onduleur résidentiel BE 2026 logue en continu la tension, le courant et la puissance par tracker MPPT, consultables sur le portail du fabricant : Fronius Solar.web, SMA Smart Connected, Huawei FusionSolar, Sungrow iSolarCloud, GoodWe SEMS, SolarEdge mySolarEdge, Growatt ShinePhone, Solis Cloud, Enphase Enlighten, Hoymiles HOY-Hub, APsystems ECU. La courbe de production journalière sert de premier diagnostic : une journée claire dessine une cloche régulière, et tout écart à cette cloche raconte un défaut précis.

L'escalier.La courbe progresse par paliers au lieu de monter régulièrement, hors de tout passage nuageux. C'est la signature d'un MPPT piégé sur un pic local sous ombrage : l'algorithme reste coincé tant qu'un balayage I-V ou un événement ne le relance pas. Si c'est récurrent, le remède est une architecture MLPE ou un onduleur à GMPPT (voir section ombrage).

Le plateau de midi.La courbe est écrêtée plat au sommet aux heures de pleine production. Ce n'est pas un défaut : c'est l'écrêtage (clipping) d'un ratio DC/AC élevé, où la puissance crête des modules dépasse la puissance nominale de l'onduleur. Acceptable jusqu'à ≈ 1 % d'énergie annuelle perdue ; au-delà, le ratio DC/AC est trop agressif.

Le démarrage tardif.L'onduleur ne produit qu'une à deux heures après le lever du soleil, ou s'arrête tôt. Le string n'atteint pas la tension de démarrage du MPPT (V_start) aux faibles éclairements : string trop court, exactement le cas de la section dimensionnement. Le remède est de rallonger le string ou de revoir le couplage des MPPT.

Enfin, un déséquilibre entre trackers— MPPT 1 à 2 kW, MPPT 2 à 0,3 kW alors que les strings sont identiques — pointe un mismatch : module défaillant, connecteur DC dégradé, optimiseur HS ou ombrage asymétrique. Les codes d'erreur fréquents (ISO Fail, Riso Low, GFCI, Grid Fault, MPPT Fault) orientent le reste du diagnostic. Le détail des pannes et de l'inspection figure dans monitoring et diagnostic de pannes.
